西门子电源模块6ES7505-0RB00-0AB0晋中西门子PLC一级代理商

西门子电源模块6ES7505-0RB00-0AB0晋中西门子PLC一级代理商

S7-1500 系统为大家提供了很多可以参考和学习的手册,这些手册数目和种类众多,刚开始接触S7-1500 系统的用户可能无法快速找到自己需要的手册,在这里向大家简单介绍一下S7-1500手册的分类。

总的来说,S7-1500自动化系统提供的手册分为以下三类:

系统手册:描述某个产品系列的整体信息,包括该产品系列的组件,硬件配置、安装 、接线规则 ,调试和维护以及相关技术规范和尺寸图。

功能手册:介绍了各种产品使用时需要了解的概念,背景知识和各种功能的实现方法。

设备手册:详细介绍产品组件的特性,技术参数,使用及诊断方法。

下面我们通过一个简单的实例来介绍一下S7-1500 选择相关手册的方法。

例如,在S7-1500 CPU中通过程序处理一个数字量输入模块DI 16x24VDC HF的硬件中断,我们需要查阅哪些手册呢:

1.首先我们需要了解该模块都可以提供哪些硬件中断,这部分内容可以参考相关I/O模块的设备手册。

在本例中我们查阅的是《S7-1500/ET 200MP DI 16x24VDC HF 数字量输入模块》设备手册,在该手册的“中断/诊断报警"章节我们可以知道这款模块可以由那些类型的信号来触发硬件中断。

除此之外,在设备手册中还可以查阅到相关模块的技术参数(如可测量的信号类型、供电电压),接线图,以及尺寸图等详细信息。

2.除了组态模块的硬件中断,我们还需要了解在模块触发硬件中断后,CPU如何处理这些中断的,这部分内容可以在系统手册中找到。

在《S7-1500 自动化系统》手册的“事件和OB"章节描述了不同事件对应的不同OB,以及不同OB的优先级和运行特性。初次之外,在S7-1500系统手册中还可以了解到S7-1500自动化系统的新特性,所有支持的模块,系统安装和接线规则,以及相关模块的技术规范和尺寸图等系统相关的信息。

3.如果希望了解更多关于OB执行方式,中断产生系统开销(响应时间),我们同样可以通过相应的功能手册查找到相关的信息。

在功能手册《S7-1500、ET 200MP 和 ET 200SP 循环和响应时间》中就详细描述了不同 OB 的执行方式以及不同中断的响应时间;同样在功能手册《S7-1500、ET 200MP、ET 200SP模拟值处理》还可以了解模拟信号测量中许多参数的概念和解释。

当我们打开一篇手册文档时会发现,有些文档只有几页,很快就能读完,而有些手册可能有上百页甚至更多,如果通篇浏览的话需要花费大量的时间,而我们需要的信息可能只占据了文档中的少数几页。那么如何快速了解当前手册的内容以及在这些浩如烟海的文字中准确的找到我们所需要的那几页,是我们需要解决的首要问题。在这里向大家介绍一下我们查阅手册的方法和技巧。

首先通过阅读文档的前三个部分:前言、目录、文档指南 来快速定位文档内我们感兴趣的部分。

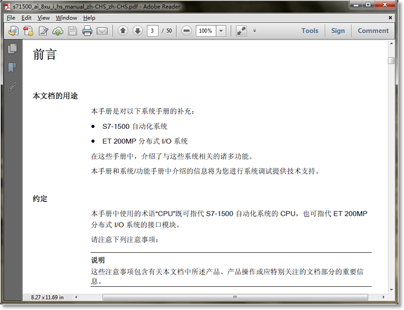

1.文档前言中描述了文档的用途,约定的术语以及阅读文档所必须的背景知识等。

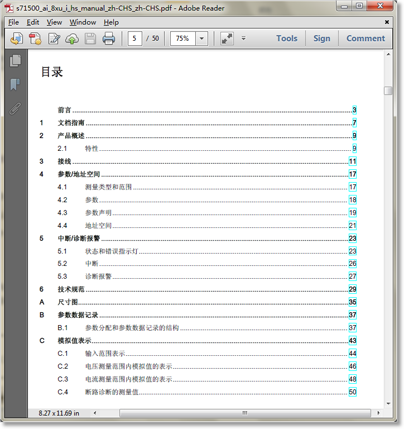

2.通过查看文档目录,可大致了解整篇文档的内容结构,甚至可直接阅读感兴趣的部分

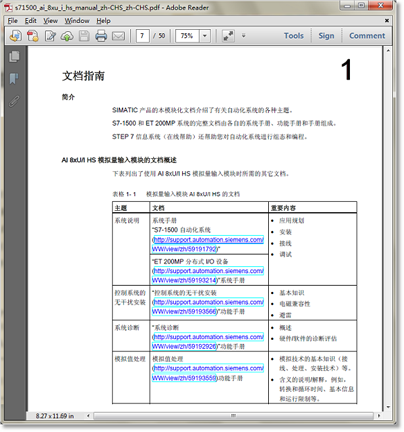

3.文档指南部分列出了与本文档内容相关的其他文档名称、主要内容以及下载链接,方便查找。

下面我们以《S7-1500/ET 200MP 模拟量输入模块 AI 8xU/I HS (6ES7531-7NF10-0AB0) 设备手册 》为例来了解一下这三部分内容。

首先阅读前言部分,我们可看到文档中的CPU可以是 S7-1500 CPU ,也可以是 ET 200MP的接口模块。说明此款模块既可以直接安装在CPU机架上,也可以安装在ET200MP站点上。



接下来阅读第二部分目录,从目录中我们可看到文档所提供的内容结构,其中包括接线、参数/地址空间、诊断、技术规范、尺寸图等,例如画图纸需要了解模块尺寸和空间,我们可直接阅读附录A的尺寸图;如果只希望了解模块如何接线,可直接阅读第3章接线而不需要通读整篇文档,也可以通过书签条目进入相关位置,通常书签条目与目录内容是一致的。


如果我们不仅希望知道模块怎么接线,还想知道所接的信号线屏蔽层如何处理,可回到文档的文档指南章节,查找相关文档,例如《控制系统的无干扰安装》、《S7-1500 自动化系统 》等文档获取更详细的信息


总的来说,为了在文档中快速的获取我们所需的信息

第一步,略读前言,了解文档使用的术语及所需背景知识;

第二步,从文档目录直接进入相关的章节查找信息;

第三步,当文档所描述的信息不足以解决问题时,查找文档指南中提供的其他相关文档,在查找到的文档中按照本方法继续阅读。

除此之外,我们还可借助PDF阅读器的书签和搜索功能来快速定位文档中的内容。

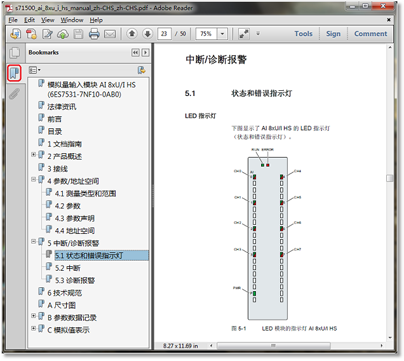

在PDF版本的手册当中,通常都集成了每个章节的书签,所以我们可以打开PDF阅读器的书签来纵览整个文档的内容和结构而且可以快速的在不同章节之间切换:

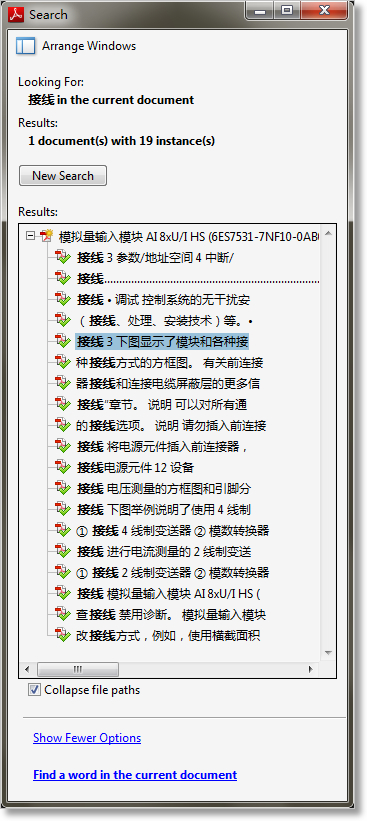

阅读器的搜索功能在我们阅读手册的时候也非常常用,通过对关键字的搜索,将文档中所有包含该关键字的位置都显示出来,逐条查看。这种方式适用于对所查找的文档内容有一定的了解情况。
