S7-1215C与200 SMART PLC的S7通讯
手头上正好有2台PLC，一直寻思着想做一个以200SMART PLC为客户机，S7-1215C为服务器的通讯验证项目。
通讯验证器材：
1）200SMART CR60（6ES7 288-1CR60-0AA0）一台；
2）S7-1215C（6ES7 215-1AG40-0XB0）一台；
3）安装有PORTAL V13 SP1 UPT9版本的电脑一台；
4）以太网线二条；及给S7-1215C PLC提供的电源模块一台；
验证要求：
以200 SMART PLC作为S7通讯是客户机，向S7-1215C PLC发送和接收10个字节的数据。其中，设置200 SMART的IP地址为：192.168.0.1，设置S7-1215C的IP地址为：192.168.0.2。调用200 SMART软件向导（也可以用户自己按PUT/GET指令含义自行编辑通讯程序）中的PUT/GET指令进行，S7-1215C侧不需要编辑通讯程序。
1）硬件组态：200 SMART的PUT向导；
按实际PLC选择机型，调用GET/PUT向导，选择PUT指令，定义服务器侧PLC的IP地址：192.168.0.2，定义由客户机侧发送VB0~VB9的数据到服务器侧的MB0~MB9地址的10个字节数据。
2)继续组态GET向导；
选择既定的通讯参数及通讯数据。给向导分配存储器地址区，是通讯数据交换运行的需要。这次验证的寄存器地址使用较少，一旦实际应用时，建议事先在Excel表单上划分好通讯交换的数据区，以免引起不必要的麻烦。

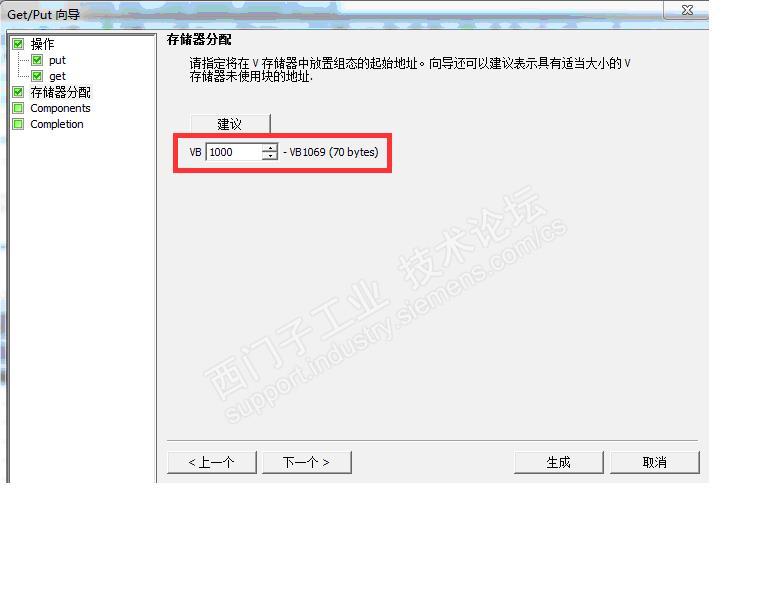

自定义了自VB1000开始的连续70个字节的数据存储区作为通讯指令的运行，确定生成向导的子程序，确定生成，完成向导。

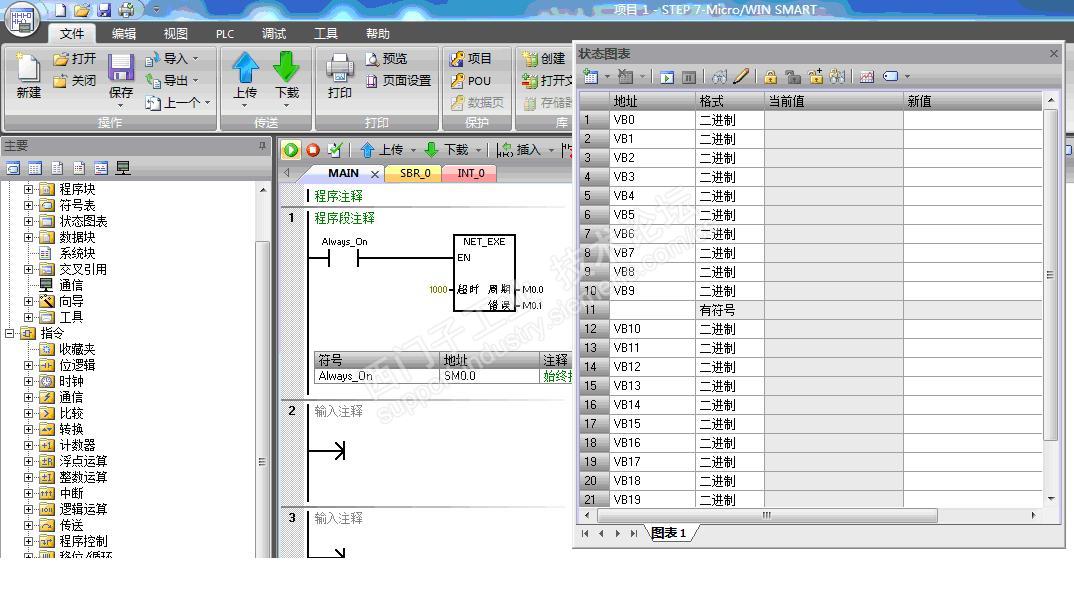

3）编辑S7通讯的程序，创建状态图表；
4）S7-1215C侧的硬件组态；
打开PORTAL V13 SP1软件创建一个新项目；
按实际PLC选择机型及版本，这里选择版本为V4.1，确定。
5）给CPU属性窗口中配置新子网PN/IE_1及IP地址：192.168.0.2；
6）在CPU“保护"选项中选择“允许从远程伙伴使用PUT/GET访问；
7）创建“监控与强制表"方便监控通讯数据的交换；
8）将组态好的硬件及程序分别下载到各自的PLC中，监控通讯状态；
NET_EXE指令错误位为0，说明通讯指令运行正常。
信手在各自的监控表中写了一些数据，看发送与接收方的通讯传送情况，传输数据正常。自此，这个S7通讯验证结束。
小结：
之前，看过200SMART PLC的技术参考手册，在以太网通讯章节之S7通讯文章处，有以S7-1200 PLC作为客户机200SMART作为服务器的例程，又刚好手头上有这2个PLC，顿生了做一个200SMART PLC作为客户机，S7-1215C作为服务器的念头，则乃，看似一个简单的S7通讯在实际验证中总是连接不上。本以为是S7通讯，那么，必须在S7-1200侧设置S7通讯的参数。试着用3~4中设置方式，测试结果仍然无法通讯，NET_EXE指令错误位为1。无奈之下，想起久未联系过的西门子客服热线，都说现在的西门子客服热线非常非常的忙碌，今天下午我电话过去，先打200热线，正忙需等待。赶紧换到S7-1200处，登记大致的问题情况，没有5分钟时间，口袋中的手机骤然想起，于是，早已经把通讯失败总结如数家珍与热线工程师说明，很快那位工程师就让我在CPU属性下的保护中勾选PUT/GET访问允许，在此感谢那位热线工程师，不然，我还需要在此选项问题上耗费不少时间和精力。
由于我没有在“保护"选项中勾选允许访问，其它的任何设置均被无法通讯，特将此设置方法告知论坛上有此验证想法的同行。
1）因为我验证的是S7-1215C 机型的PLC，机型自带2个以太网接口，我将一台网线连接到PLC之间构建以太网网络，另一条由S7-1215C PLC连接到电脑。这样的连接，在之前的验证过程中有几次无法分别下载到各自的PLC中，非得我单独将网线与电脑单独连接才可以，这个可能的应用是我的电脑与软件之间的兼容性问题，我200 SMART的版本为V2.4（自安装V2.1后，卸载安装V2.3到刚刚前一些天更新安装到V2.4），主要是想熟悉一些库指令中的几个通讯指令。
2）由于在200 SMART软件向导中组态S7-1200侧没有DB数据块的选项，所以，这个通讯验证中只能是200 SMART侧的V区，与S7-1200侧的M区（I/Q）区进行通讯数据交换。
3）关于200 SMART侧PUT/GET通讯向导下的一次最大数据传送数量为200个字节，（如果是自行编辑的PUT/GET指令，PUT最大为212个字节；GET最大通讯数量为222个字节），当在向导中编辑超出最大通讯字节数，软件并不会出现报警，此处需引起注意。同一个时刻最多允许对8个不同IP地址的远程PLC进行PUT/GET通讯。
4）200 SMART PLC以太网口除了同时具有8个主动连接资源，本例中就是一个主动连接资源的例子，和8个被动连接资源；一个用于软件通讯的连接资源外，新的PLC版本还派生出8个主动和8个被动的与第三方设备的Open IE的连接资源，使200 SMART PLC通讯连接资源更能够进一步发挥积极的作用。
